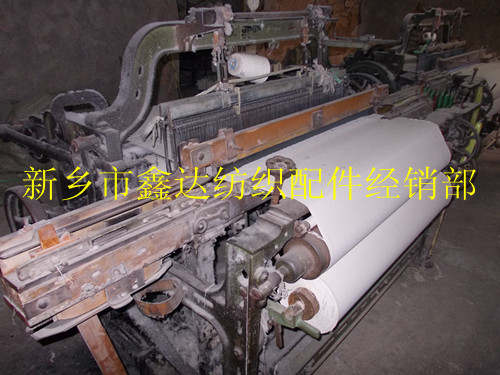

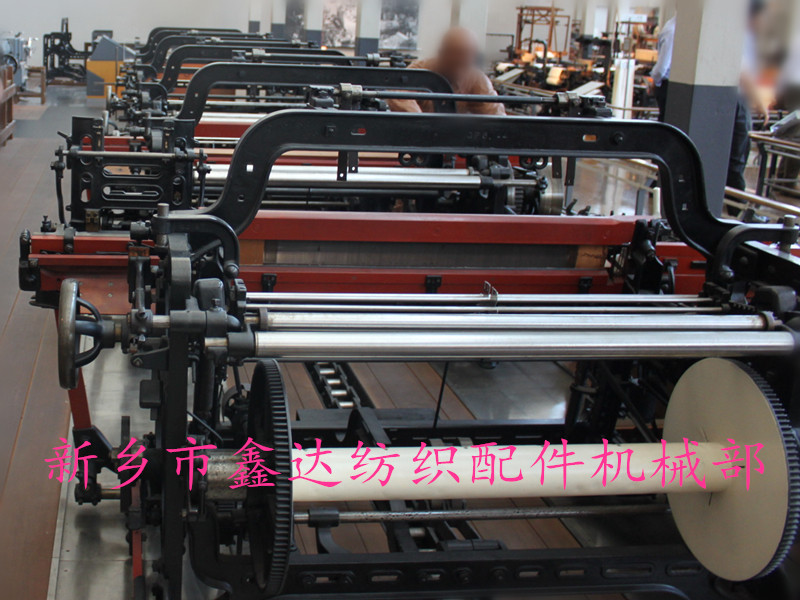

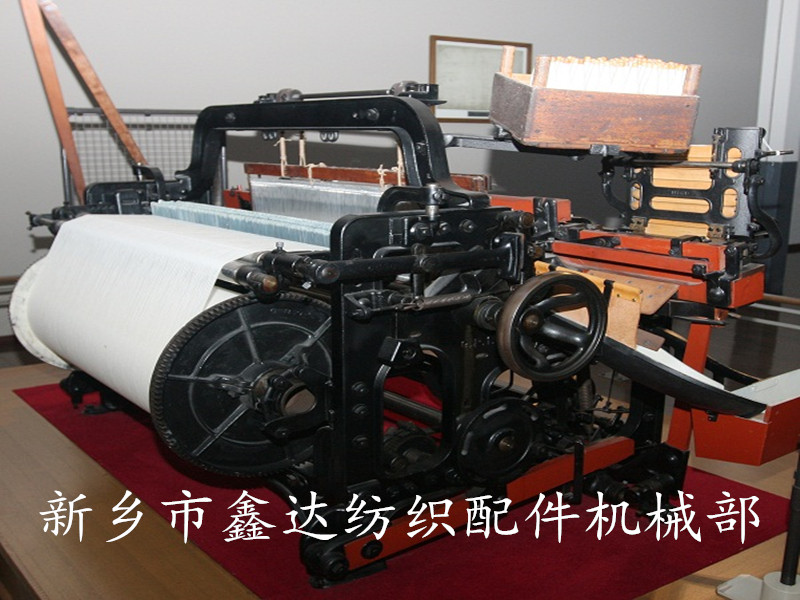

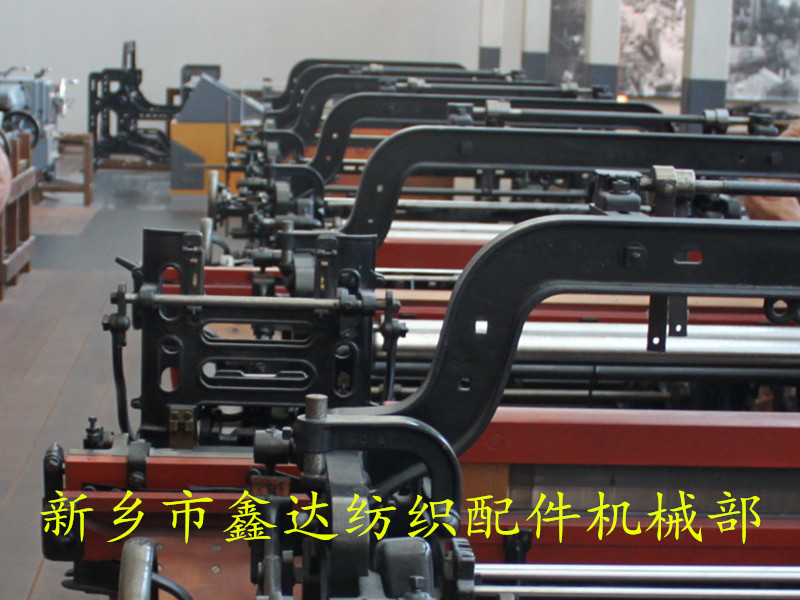

1511M型自動織布機簡介
一、用途和使用范圍
1511M型織布機主要用于織造平紋棉及混紡織物,如加裝各類斜紋或多臂提綜裝置,即可織造斜紋或組織較為復雜的織物。
二、技術特征
1、型式 下打手不停車自動換梭式。
2、手向 分左手車和右手車。(用左手去開機器的為左手車)
3、穿筘寬度 105厘米(公稱筘幅44英寸)、110厘米(公稱筘幅46英寸)、120厘米(公稱筘幅50英寸)、125厘米(公稱筘幅52英寸)。
4、曲柄軸(彎軸)轉速 180~220轉/分(105~110厘米織布機)、170~210轉/分(120-125厘米織布機)。
5、經軸盤片間距 *寬1074mm(44英寸織布機)、1125mm(46英寸織布機)、1226mm(50英寸織布機)、1277mm(52英寸織布機)。
6、卷布輥滿卷直徑 222mm
7、電動機轉速 960轉/分。
8、電動機 FO53-6型,功率0.8千瓦(織布機電機以0.8KW的居多)
9、機器外形尺寸 寬:2336mm(44寸織機)、2387mm(46寸織機)、2488mm(50寸織機)、2539mm(52寸織機);深:1428mm;高:1295mm。
10、機器重量 約830KG(44寸織布機)、840KG(46寸織布機)、860KG(50寸織布機)、880KG(52寸織布機)。(不包括馬達在內的平紋踏盤織機)。
11、傳動方式 單馬達三角皮帶傳動。A1700
12、送經機構型式 半積極半消極式自動送經。
13、斷經停車裝置 停經片式機械停經。
14、開口機構型式 內側踏盤式上羅拉吊綜開口。
15、投梭機構型式 下投梭。
16、打緯機構型式 曲柄連桿式。
17、經紗保護裝置 游筘式。

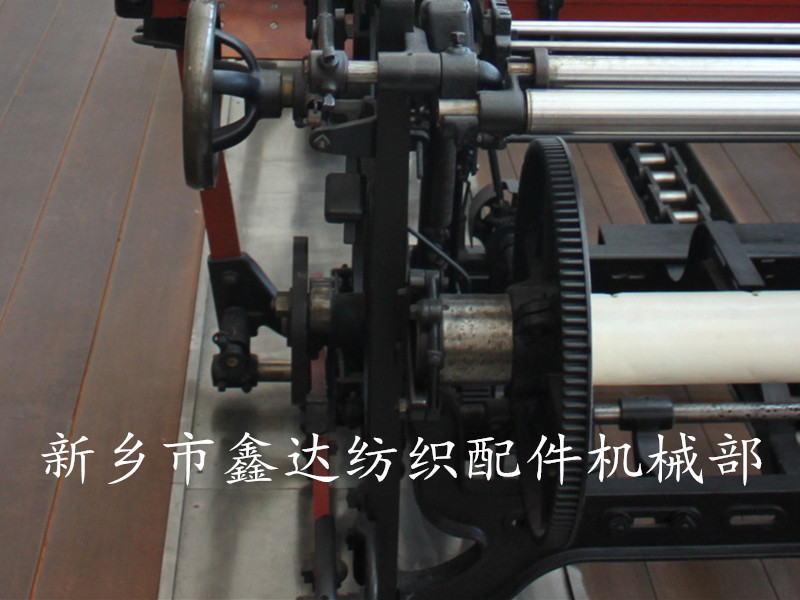

18、卷取機構型式 七齒輪間歇式。
19、斷緯自停裝置型式 緯紗凸輪控制式邊側緯紗叉。
20、緯紗補給裝置 自動換梭式。
摘自《1511型自動織機保全圖冊》
